室内电气工程，这里指的是供电和用电工程，包括外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警/广播、电话/闭路电视、互联网等）。
1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。
2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。
3、图纸的特点：各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。
1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。

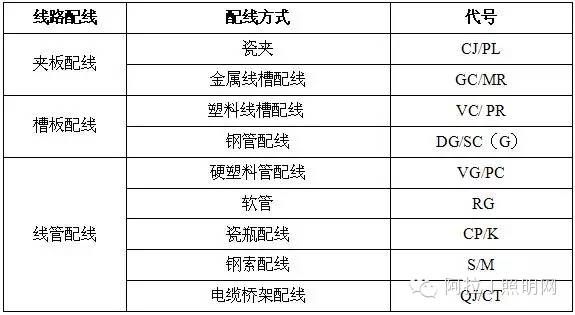

2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A），如下表所示：
3、线路敷设部位及代号：地面（板）D、 墙Q、柱Z、梁L、顶棚P。

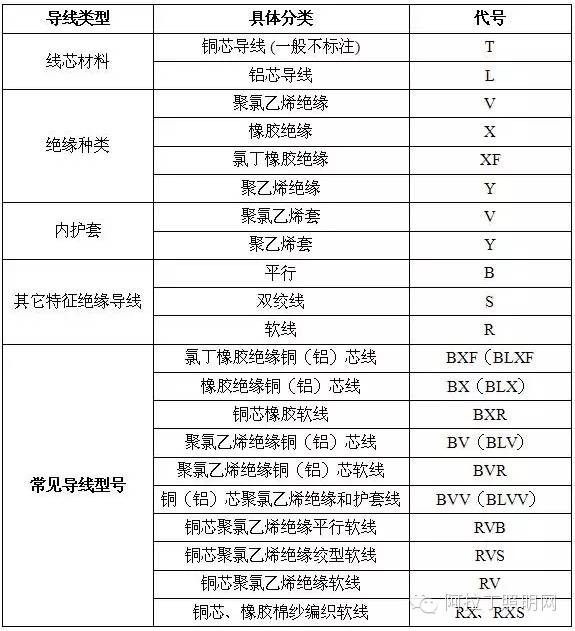

4、导线的类型及代号，如下表所示：
5、导线根数的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2根导线，可用一条图线表示，不必标注根数。
照明电器由光源和灯具组成。灯具在平面图中采用图形符号表示；在图形符号旁标注文字，说明灯具的名称和功能。

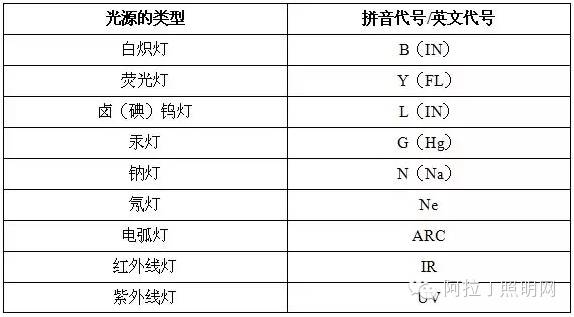

1、光源的类型及代号，如下表：

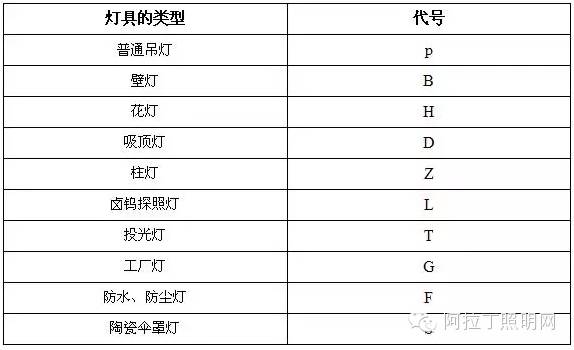

2、灯具的类型及代号，如下表：

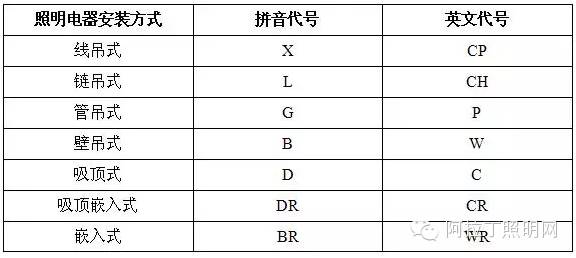

3、照明电器安装方式及代号，如下表：
一般来说，室内照明线路的看图顺序是：设计说明→系统图→平面图→接线图→原理图等。
从设计说明了解工程概况，本图纸所用的图形符号，该工程所需要的设备、材料型号、规格和数量等；然后再看系统图、平面图、接线图和原理图，看图时，平面图和系统图要结合起来看，电气平面图找位置，电气系统图找联系；安装接线图与原理图结合起来看，安装接线图找接线位置，电气原理图分析工作原理。
