照明圈里复杂的三"角"关系
文/eLicht
平时经常会听到甲方或设计师这样提问：这个灯具的光束角是多少？有木有？然后厂家的销售员按照资料标注说这是多少度角云云。可样灯一点亮，全傻眼了啊有木有？几何谁都会呀！这个灯怎么可能是12°，怎么看也有30°啊。甲方和设计师不断摇头表示不满，业务员垂头丧气哑口无言。这样的场景有木有？
又或者有人问：这个灯具的截光角是多少？截光角啊，你不懂有木有？你好不容易答上来了，一看这个眩光很厉害啊，怎么可能是60°截光角？你回答不上来了有木有？有木有？？？
好吧，今天我们来了解一下这个让你和客户之间的沟通总是出现问题令你头疼不已的三角关系。
一、光束角
一图胜千句。光束角（Beam angle）指在垂直光束中心线的某平面上，发光强度等于 50% 最大光强的两个方向之间的夹角。
这个参量常用来衡量角度比较窄的反射型光源、射灯和筒灯的光强分布。
释疑点：光束角不是指全光束包容角，所以打出来的光斑不可能是从灯具中心到光斑外边缘的连线与从灯具中心到光斑中心点的连线之间的夹角。

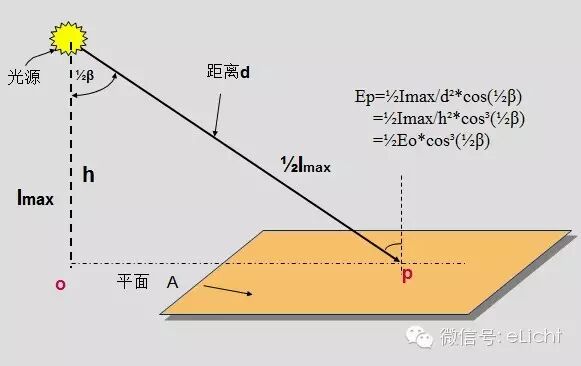

进阶：那是不是用照度计测试，得到 50% 照度的点是 50% 光强直射的点呢？答案是：NO！根据余弦定律和平方反比定律，理想状态下，50% 光强直射的点的照度值 Ep 应该是：
另外：室外灯具常把 1/10 峰值光强的包容角称为该灯具的光束角。
二、遮光角（保护角shielding angle）

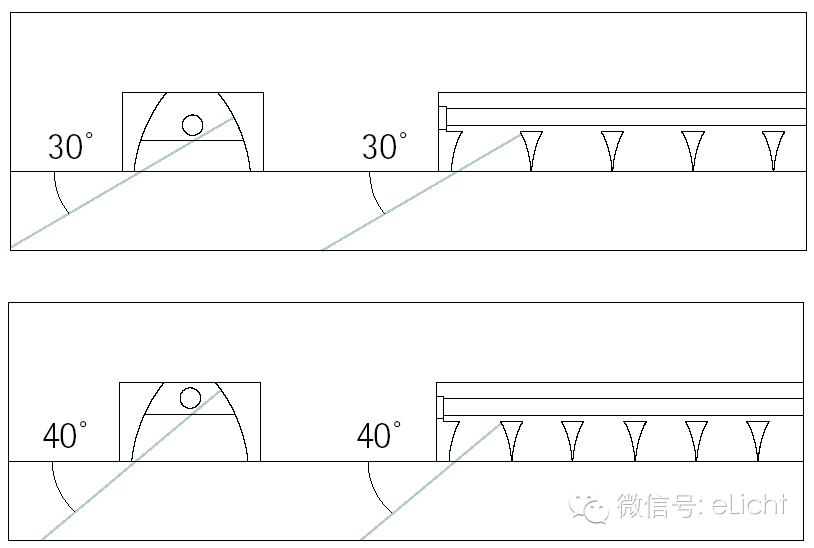

还是一图胜千句。灯具遮光角（shielding angle）指光源最边缘一点与灯具开口边缘的连线与水平线之间的夹角。
三、截光角
注意：灯具截光角（cut-off angle）常常被与遮光角混为一谈，但差之毫厘谬以千里，它其实是遮光角的余角。懒得上图了，但也不废话，看上面的图就明白。
遮光角和截光角，常用来控制灯具的眩光，是衡量灯具光度分布视觉舒适性的必需参数。室外路灯直接用截光角来衡量灯具的眩光等级。

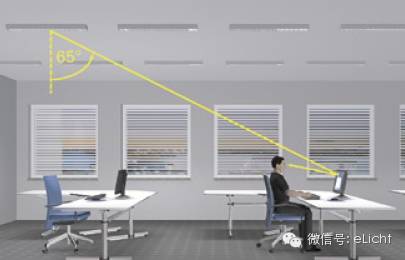

释疑点：保护角为30°（截光角为60°）的灯具，为什么站在视线30°几何位置处，仍然这么刺眼？上图。

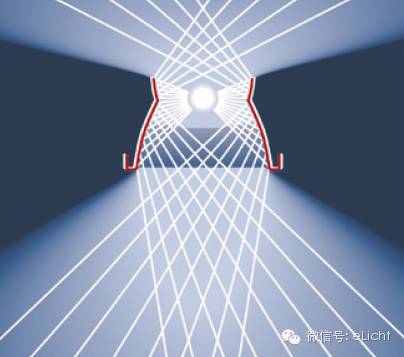

从图中我们可以看出，灯具的光线，除了光源的直射可能造成眩光之外，灯具腔体材料表面的反射光线也可能造成眩光。此外，整体的灯具表面亮度也可能造成室内材料尤其是电脑等表面的反射眩光。
总的来说，光环境眩光控制是一个系统工程。只看保护角显然是不够的，而现在很多照明设计师仅仅用光束角来衡量灯具的眩光控制，也就显得有点简单粗暴了。有条件的话，还是应该看灯具的配光曲线。
