闪烁
1.闪烁是指光源瞬时光输出的周期性变化

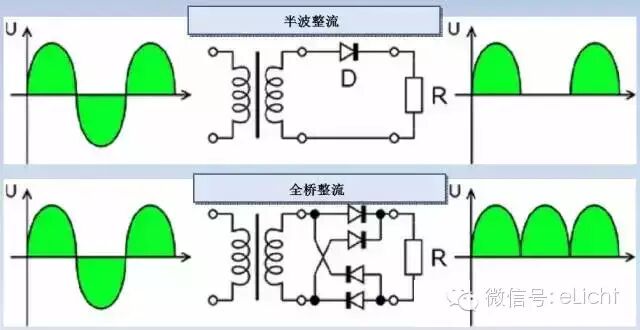

2.由电网供电的多数传统光源，闪烁的频率为电网频率的2倍
3.高频电子镇流器的使用极大减少了室内的闪烁数量
为什么闪烁是个问题？
1 人会一直感知它的存在...
a) 人对闪烁有自己的感知方式
b) 人的闪频值大于16Hz
c) 快速移动使得闪烁更加明显-频闪效应、幻影效应、双重成像
2 闪烁对人有影响...
a) 人们不一定注意到闪烁
b) 1988年，Migraines-Wilkins等人研究发现闪烁和头痛与眼睛疲劳之间存在联系
c) 恶心（晕车）
d) 女性比男性对闪烁更敏感，年轻人比老年人更敏感（Rubenstein, 1992）
3 特定应用场合对闪烁更敏感...
a) 马路
b) 运动照明
c) 视频拍摄照明
d) 工业应用
4 归因于对LED技术的基本认知
a) 如果LED出现闪烁，公众很可能认为所有LED都会闪烁
b) Energy Star目前只对驱动电流频率的闪烁有相关规定
c) 固态照明灯具（DOE）V1.1的Energy Star标准=>120Hz
d) EnergyStar RLF V4.3=>120Hz
为什么LED灯具会有闪烁？
1. $$ - DC电源设计（直流纹波）
2. LED的高速开关
3.为控制功率引起的占空比变化
传统光源呢？
1. 是的，传统光源也有闪烁并且已经对它进行过大量研究
2. 高频镇流器（~20kHz）
3. 荧光灯中的荧光粉的余辉
4. 在一个波形周波中，传统光源的闪烁一般不会掉到0
闪烁测量的指标
1. PST和PLT -（短期和长期闪烁）
a) IEC 61000-4-15中有定义
b) 使用“闪变计”（标准中有介绍）
c) 一般测量AC波中的次谐波变化
d) PST>1.0属于不可接受的闪烁（令人恼火）
2.闪烁百分比
a) 闪烁百分比=100*(A-B)/(A+B)
b) 早期版本的IESNA手册有介绍
c) 光强波形的百分比调制
d) 范围从0%到100%
e) 0%对应纯粹的DC波形
f) 当波形中任意时刻光输出调到0时会出现100%的情况
g) 不包含有关占空比的信息

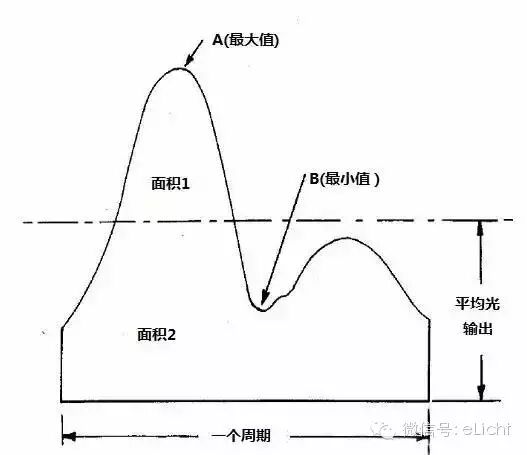

3. 闪烁指数
a) 闪烁指数=面积1/(面积1+面积2）
b) 平均光强以上、曲线以下的面积与平均光强以下、曲线以上的面积之比
c) 范围从0到1.0
d) 0%对应纯粹的DC波形
e) 在光输出剧烈变化时才会出现1.0
f) 包含占空比效应

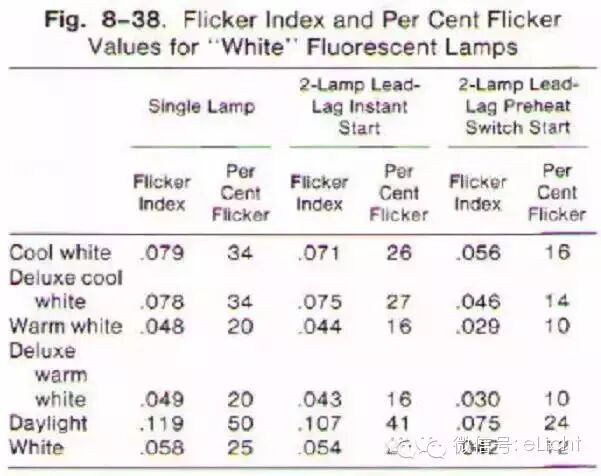

闪烁指数（Flicke Index）与闪烁百分比（来源：IESNA手册参考卷册1981）

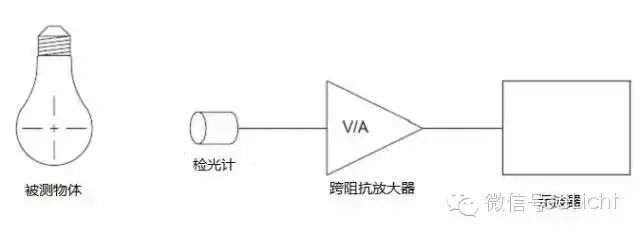

测试框图
测试结果
结论
1.闪烁频率是闪烁的不充分评测
2.为制定闪烁指标的适当阈值，还需要进行更多研究
3.LED灯具的闪烁比传统光源更重要
4.闪烁指数是非常有用的工具，既能评估各类光源的调制百分比，也能评估占空比
