室内空间垂直面照明之“擦墙”

室内空间中,人的视线基本是平视,所以注视到立面的可能性更大。在装饰设计中,大量用在空间立面的装饰材料、软装,都需要用立面照明来凸显。

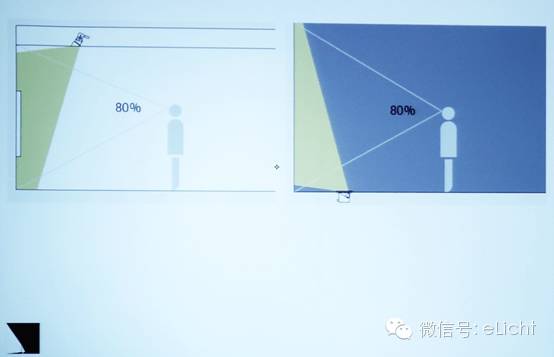

图:ERCO 研究认为,超过 80% 的人日常活动,都是基于平视的视觉获取信息,而平视与垂直面照明高度相关,因此,垂直面照明是满足视觉舒适的首要关注项目。

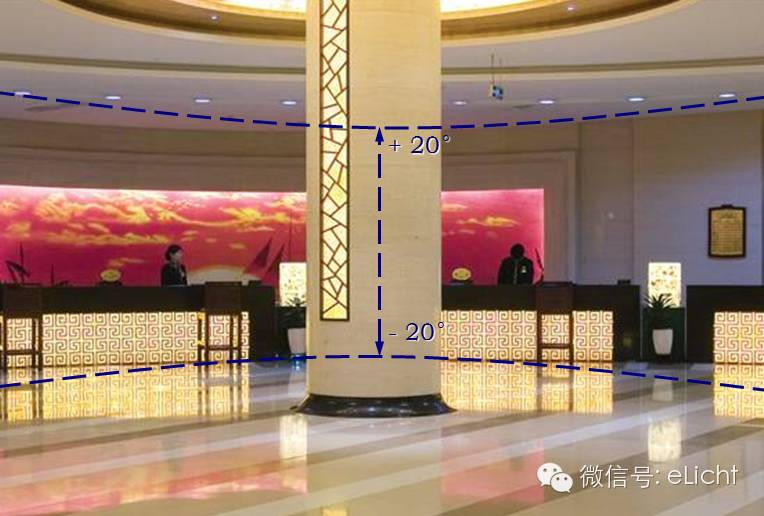

图:人眼正常关注主要在水平视线上下各 20° 范围。

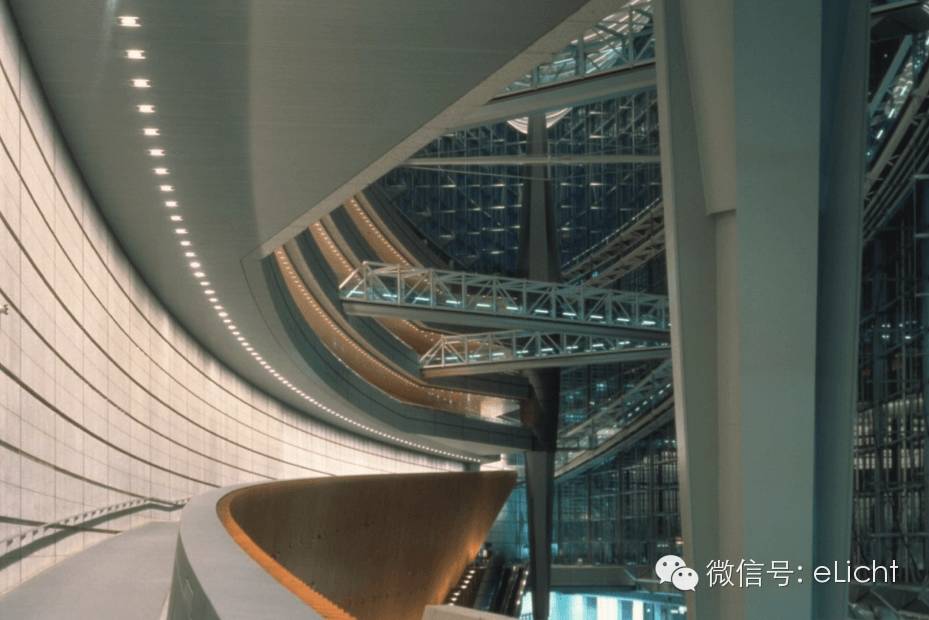

图:获得 IALD 大奖的东京国际会议中心,偏光为回廊上的墙壁提供了均匀的垂直面洗墙照明,回廊墙壁为空间提供了舒适的漫反射,并无下照光线。

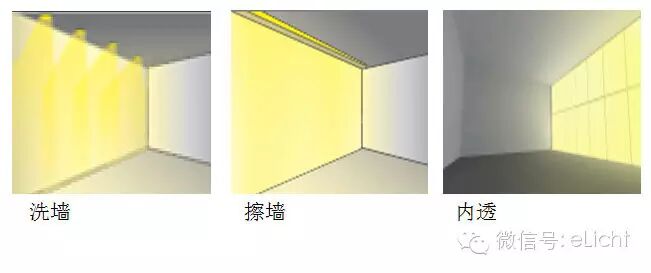

垂直面照明主要使用的方法有三种:洗墙、擦墙、内透。


上期我们讲了洗墙法,点击可阅读→室内空间垂直面照明之“洗墙”


本期前文再续,接着讲:


擦墙(Wall Grazing)


先来看看“GRAZING”这个词,他的字面原意是“放牧”,这玩意和照明有啥关系?





如果你观察过草原上动物吃草的动作,当它们的头部掠过草面时,总能留下吃过的痕迹。“GRAZING”就被用来描述照明里的“掠入射”,进而在立面照明里衍伸出“擦墙”这个词。




“擦墙”是从洗墙发展出的设计手法。与洗墙最大的区别在于擦墙的光更强调受光面材质本身的质感。利用平面本身的凹凸纹理制造出独特的光影效果,产生丰富的戏剧性。

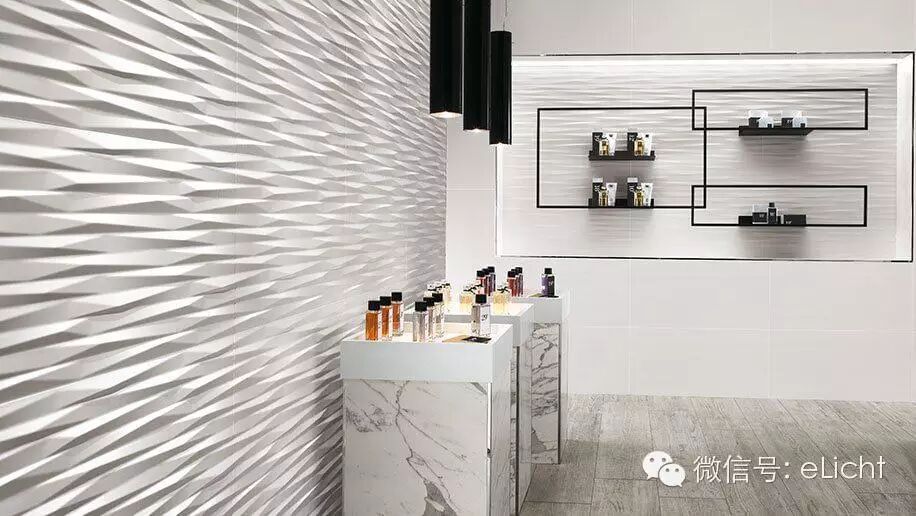

图:意大利三维立体瓷砖,这种墙面如果使用洗墙法,均匀照明将失去墙身的阴影和立体感,那就没效果、浪费钱了。这时,需要使用“擦墙”照明法。




图:伊斯坦布尔Sancaklar清真寺混凝土墙。




图:服装照明纽约,Blue Fin餐馆。依赖高度纹理化的表面,例如凹凸不平的砖墙,产生光与影的激烈碰撞。




图:酒店照明用擦墙照明木质屏风的同时,副光斑在墙顶端形成扇贝形重叠的效果。




图:珠宝照明依赖某种立体样式的墙面,产生光与影的激烈碰撞。




擦墙照明灯具


“擦墙”将光源安排在离受光面尽量近的地方,用很窄的光束把光擦上墙壁。





图:距离墙壁很近时,可以使用直下式窄光灯具。




图:线型嵌入式灯具,十分适合擦墙照明使用。



图:距离墙壁有一定距离时,使用可调节方向的灯具,但要选稍窄的光束哦!


擦墙照明灯具的安装位置离墙距离很近。一般建议离墙面的距离与被照墙面高度的比例小于1:5。



图:洗墙与擦墙的灯具安装位置示意。



图:广州花园酒店背景大型浮雕,用擦墙照明体现凹凸立体感。



图:利用擦墙照明砂岩浮雕。








图:来,看两个反例,浮雕的立体感去了哪里?呵呵。


最后一个栗子:



这显然是垂直面照明对不?但这是洗墙还是擦墙?好像都不是。
